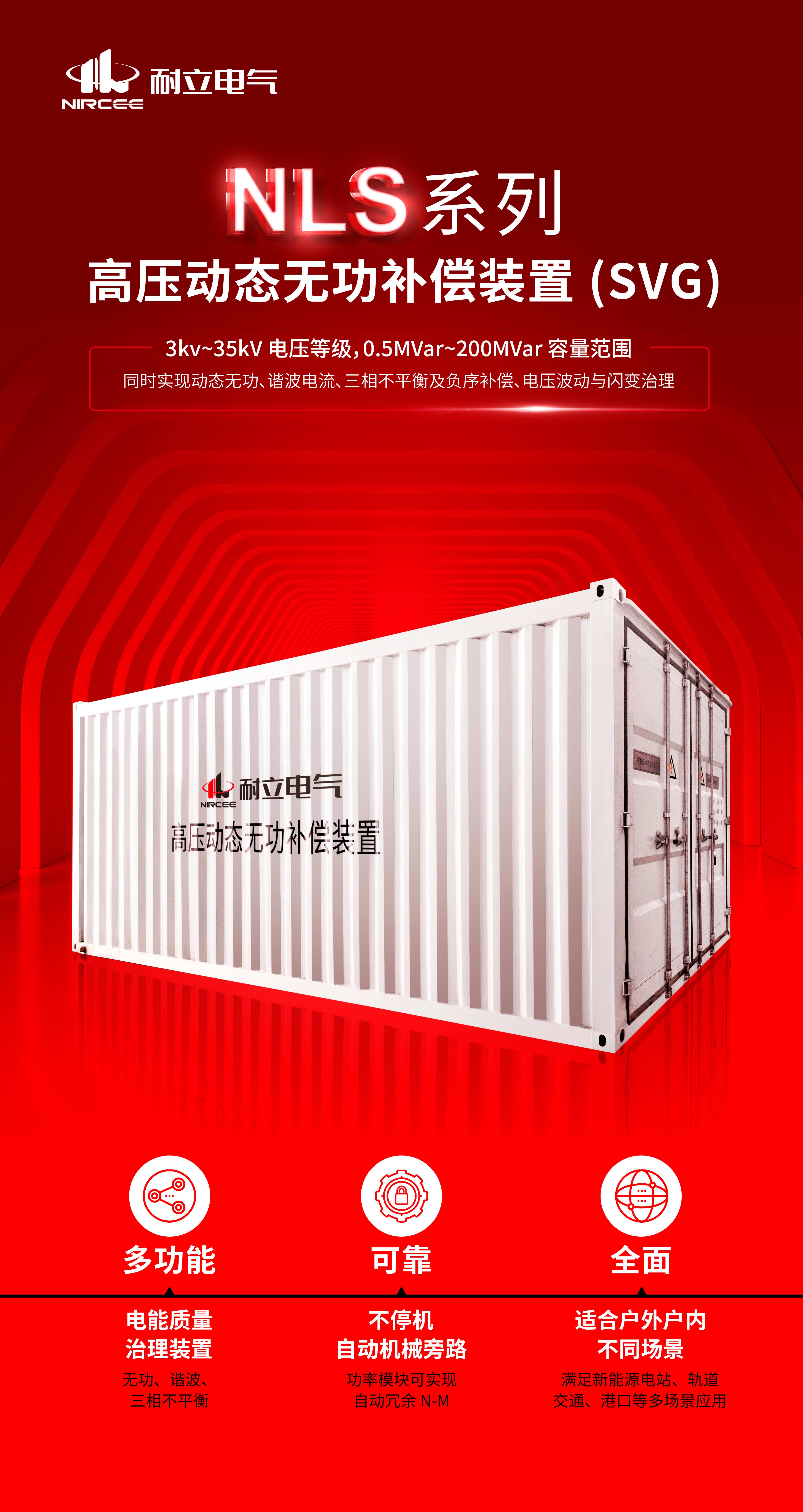

隨著社會經濟的發展，電網環境越來越復雜，新設備和新技術的投入使用正在嚴重影響電能質量：電力系統的非線性負荷增加，諧波污染加重，電弧爐、大型軋鋼機、電力機車等沖擊性、波動性負荷的運行不僅會產生沖擊性無功電流，導致設備的功率因數低，引起電壓波動，還會產生大量的低次和高次諧波電流，導致設備發熱，增加線路損耗，縮短設備使用壽命。耐立電氣推出的NLS系列高壓動態無功補償裝置集無功補償（SVG）、諧波補償（APF）、不平衡補償（LBC）三個功能于一體，通過調節橋式電路交流側輸出電壓的幅值和相位就可以使變流器輸出連續變化的容性或者感性無功電流，或者諧波補償電流，實現動態無功補償，有效提高電網電壓穩定性、提高功率因數、抑制電壓閃變、降低電能損耗、改善電能質量。
1. 功率因數動態補償，降低線損
SVG可隨負載無功的變化實現無功功率的動態補償，使線路損耗降到最低，并且充分發揮發、輸、供電設備的利用率。
2. 諧波動態補償，改善電能質量
SVG采用IGBT技術為代表的的有源濾波技術，響應速度快、可靠性高、動態跟蹤補償基波無功及各次諧波，具有濾波性能不受系統參數變化的影響、無諧波放大危險等突出優點，是動態無功補償和諧波治理的首選節能解決方案。 3. 提高線路傳輸容量
在長距離輸電線路中點安裝SVG，不但可以在正常狀態下補償線路的無功功率， 而且可以在系統故障情況下， 提供及時快速的無功調節，阻尼系統振蕩，提高輸電系統穩定性，從而有效提高線路輸電容量。
4. 加強系統電壓穩定性
對于負荷中心，由于負荷容量大，而且又沒有大型無功電源支撐，因此容易造成電壓偏低甚至電壓崩潰的穩定事故。SVG具有的快速調節無功功率的功能可以有效維持負荷側電壓，提供供電系統的電壓穩定性。
5. 電壓波動與閃變抑制
非線性負載負荷的快速變化引起電壓波動和閃變，會導致設備運行性能不良，生產效率和產品質量都將受到影響。SVG的快速響應使其特別適合電壓波動和閃變的抑制，國際大電網（CRGRE）也將其推薦為如電弧爐等快速波動負荷引起的電壓波動和閃變抑制的首選方案。
6. 不對稱負荷平衡補償

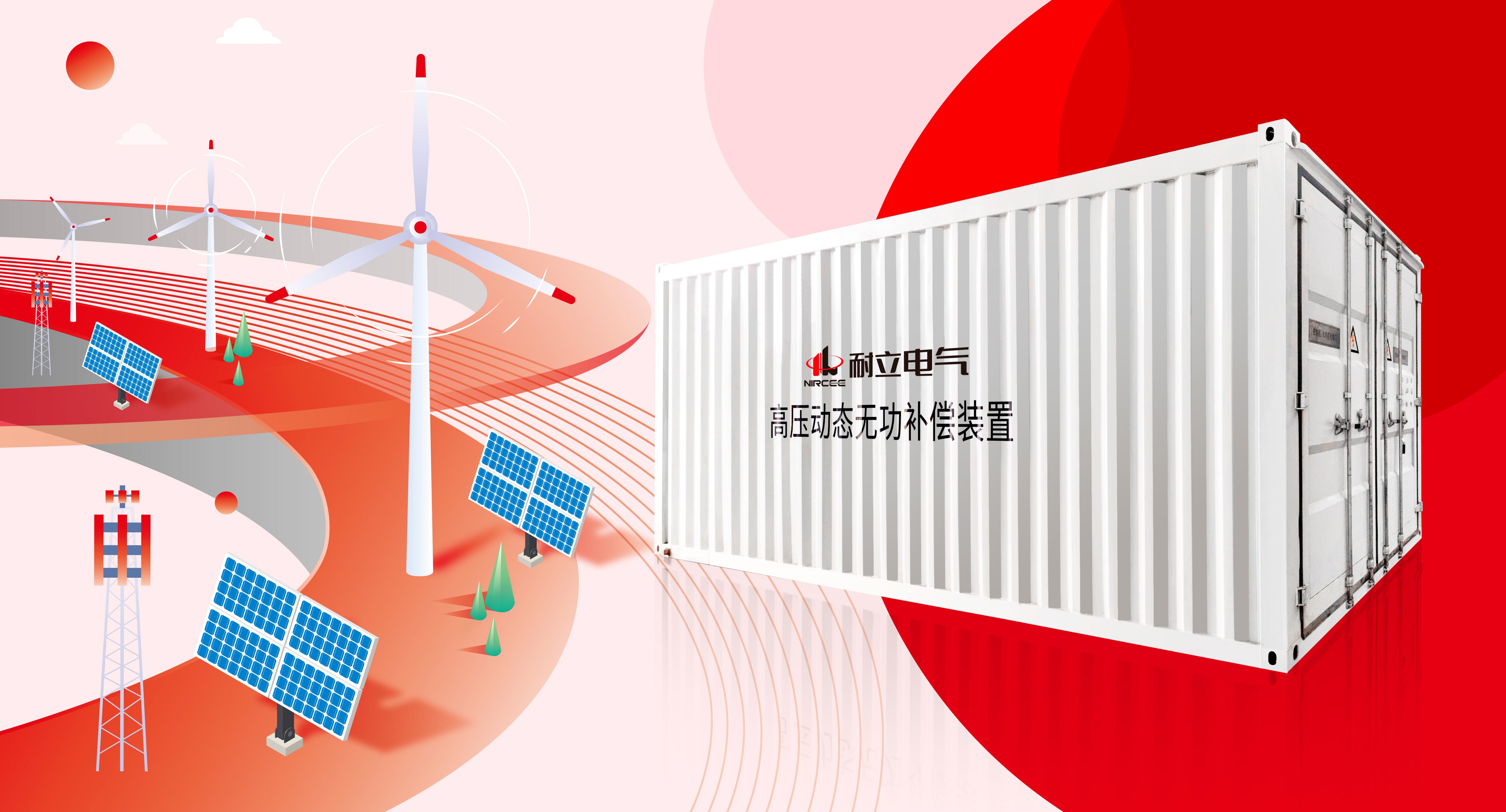

三相電壓不平衡對用戶的用電設備和電網的輸變電設備造成很大危害，SVG在負荷側抑制電壓波動和閃變，補償負荷不平衡，提高功率因素，提高電能質量。SVG在風電、光伏電站的應用特點
1. 提高風電、光伏電站的能效
在風電、光伏電站的運行過程中，由于光照強度、天氣狀況和電力負載的變化等因素的影響，會導致電廠的功率因數下降，從而使電站的效率下降。而通過加入SVG，可以及時調整和補償電流和電壓之間的相位差，從而提高風電、光伏電站的功率因數，提高能效。 2. 提升風電、光伏電站的電網穩定性
在大規模并網運行的風電、光伏電站中，存在電力負荷的急劇波動和電流突變的問題，這對電網的穩定性構成了挑戰。而SVG可以根據電網的需求，調整并補償無功功率，有效控制電網的波動，提高電網的穩定性，保證風電、光伏電站的正常運行。
1、技術成熟領先
? 與國內重點科院研所電力電子技術團隊合作開發
? 高壓大功率電力電子核心技術成熟穩定
? SVG產品技術指標國際領先 2、功能完善
? 集無功補償（SVG）、諧波補償（APF）、不平衡補償（LBC）三個功能于一體
? 高、低壓穿越控制，次同步阻尼抑制控制
3、可靠性高
? 設備運行過程中，模塊出現故障，可實現設備不停機，功率模塊N-M自動冗余
? 核心控制算法： 瞬時無功+瞬時電流+優化矢量移相PWM4、產品系列齊全
? 耐立電氣NLS系列涵蓋6kV、10KV、35kV等鏈?zhǔn)絊VG產品
? 根據用戶需求及容量可選擇風冷、水冷等冷卻方式，布置方式靈活，適應各種應用場景5、質量可靠成本可控
? 完整的品控、物料供應流程，產品生產質量得以保障
